блок питания для гаража своими руками Наступила очередная зима, а с ней проблемы холода в гараже. Год назад эта проблема была нами (я и старший сын — хозяин гаража) решена в принципе, путем приобретения и установки дизельной печки от "Икаруса". (СМ. www.drive2.ru/b/1343660/ и www.drive2.ru/b/1345140/ ) Устройство прекрасно работало, иногда "фырчало", но со своей задачей справлялось.
Естественно, были выявлены некоторые недостатки.
1. Поскольку работы в гараже проводились нерегулярно, по мере необходимости, в сильные морозы особенно, приходилось довольно долго ждать достижения комфортной температуры.
2. Работа печки сопровождается довольно сильным шумом, который "мешает жить".
3. При работе в режиме рециркуляции, со временем в гараже накапливался запах горелой пыли. Если забор воздуха осуществлялся с улицы, запаха не было.
За лето, кроме текучки, занимались и "зимними" проблемами. Приобрели еще одну печку ОВ-65, смонтировали её на раме от бензогенератора, найденной на свалке, раму поставили на колёса. На ту же раму смонтировали канистру для солярки и блок питания (о нем и пойдет повествование ниже). "Икарусную печку" демонтировали и разобрали для чистки (пока питания так и валяется). Через бывшую выхлопную трубу, посредством алюминиевой гофры из строймага, сквозь стену подается горячий воздух.
Ну, а далее, об электропитании данного девайса. Нужны были напряжения 24 Вольта — вентилятор, 12 Вольт — питание релюшек управления, 5 Вольт — питание свечи накаливания. Сын наотрез отказался употребить ранее сделанный блок питания (волшебный ящичек). Сильно он ему понравился для запитывания разных устройств, таких, как лампочки, двигатели, компрессоры, вентиляторы и т.д. Наматывать новый трансформатор было лень, поэтому я обратил взор на кучу компьютерных обломков, из которых извлек два блока питания.

Блоки питания


Один из них попался старого типа АТ, другой — АТХ. Различаются они, прежде всего разъёмом к материнской плате. У АТ-блоков два однорядных разъёма, у АТХ — один большой двухрядный

Разъем АТХ


Вторым существенным отличием является способ запуска блока. Старый блок АТ включается простым подключением 220 вольт, поэтому имеет "хвост" к выключателю на корпусе компа.

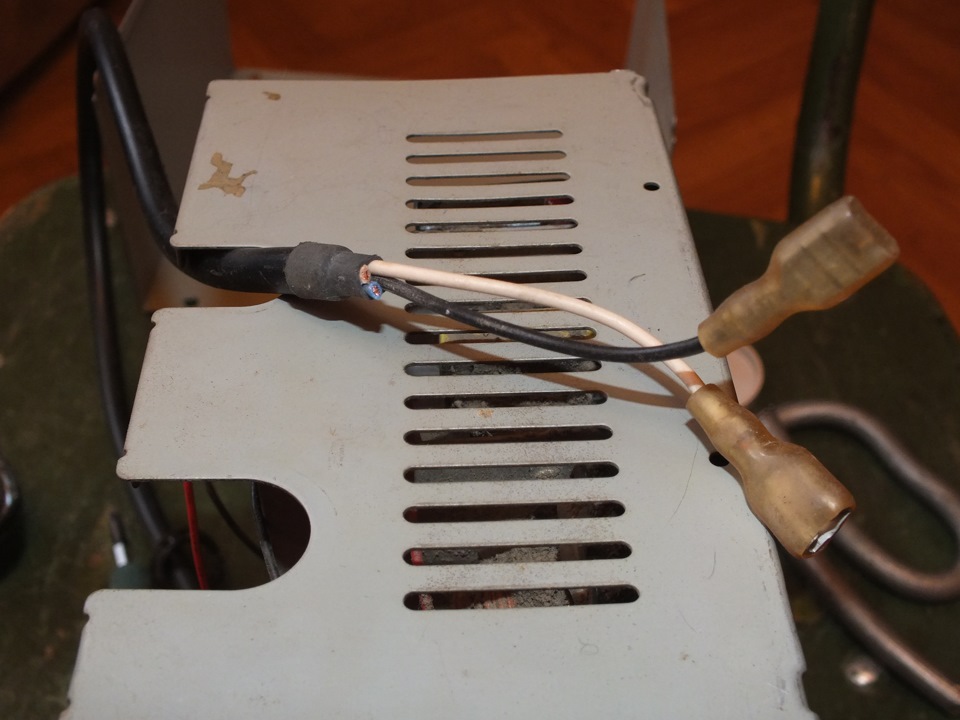

Кабель подключения сетевого выключателя на блоке АТ.


Но есть небольшая хитрость! Как правило без нагрузки блок АТ не запускается. Дабы не "грузить" статью электронными заморочками, не буду описывать почему. Проще всего просто воткнуть один из дисковых (четырехконтактных) разъемов в старый НDD

Подключение диска.


Диск можно заменить простой лампочкой на 5 Вольт, 5 Вт. Подключить к красному и черному проводам.
У блоков АТХ есть так называемый "дежурный режим" и для их запуска достаточно замкнуть контакт "PC_ON" на массу.

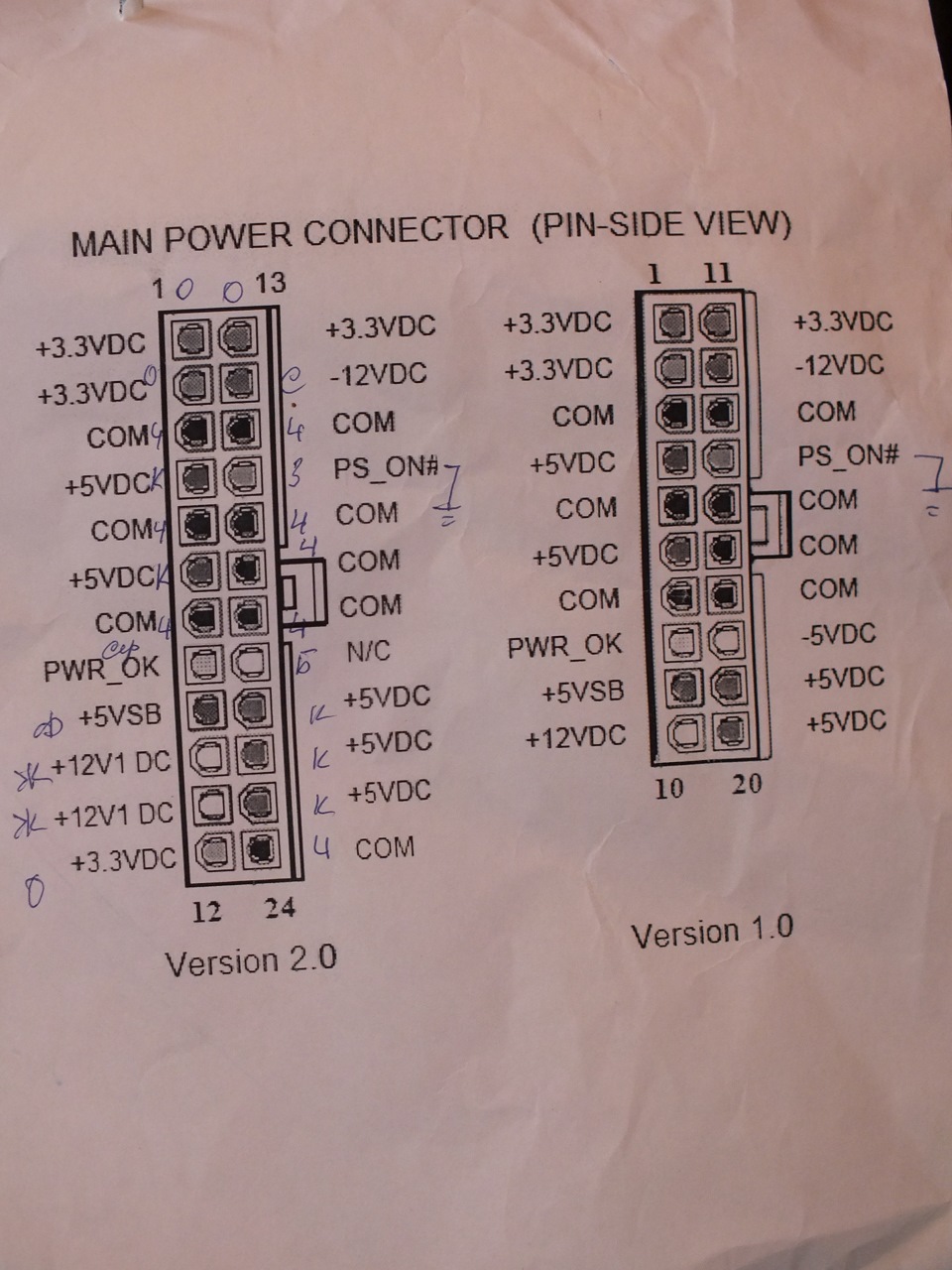

Разъём АТХ


Далее — перепаиваем сетевые провода на разъемах блока АТ, чтобы появился "хвост" питания для второго блока.

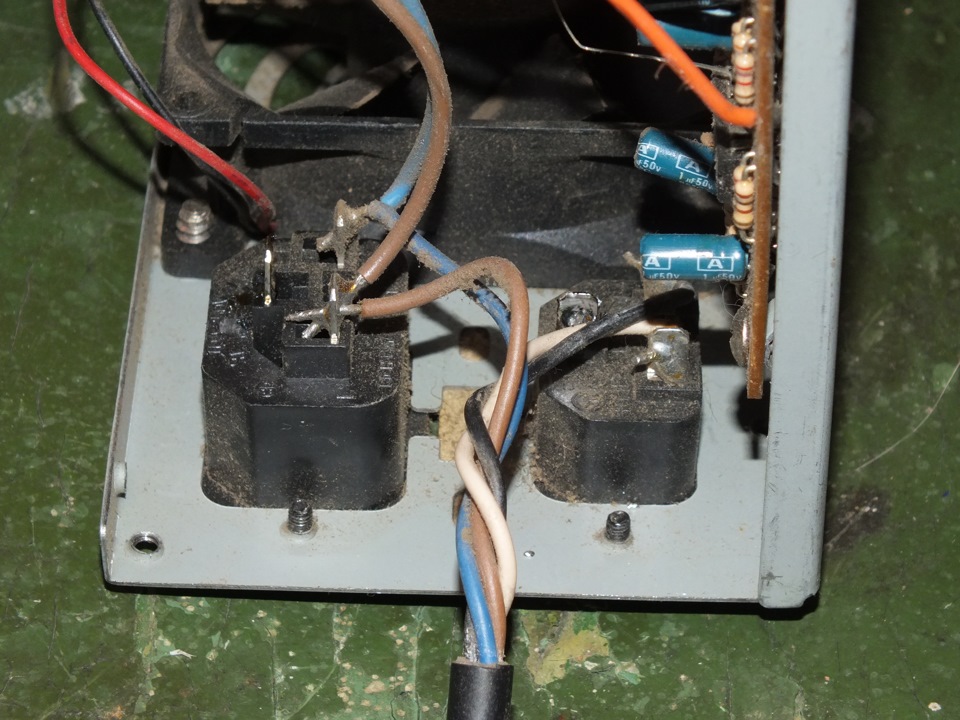

Провода и разъёмы 220 Вольт на блоке АТ (было)

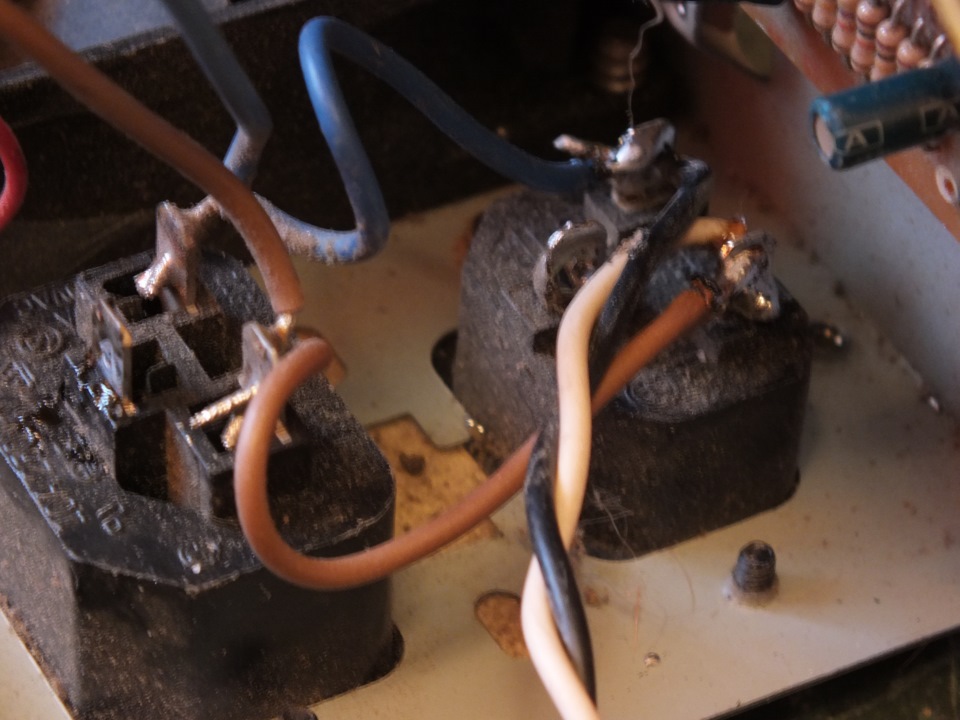

Стало


"Лишние провода" выкусываю.

Удаляем излишки

В блоке АТХ из платы выпаиваем провода к разъемам матплаты и дискам. Запаиваем перемычку на включение блока и выводим провода "Общ", "5 Вольт", "12 Вольт".
Из блока АТ выводим жгут питания дисков (для запуска) и провод +12 Вольт.
Теперь собирает оба блока и соединяем их между собой по питанию 220 Вольт и +12 Вольт блока АТХ соединяем с минусом блока АТ.

Проверка соединений

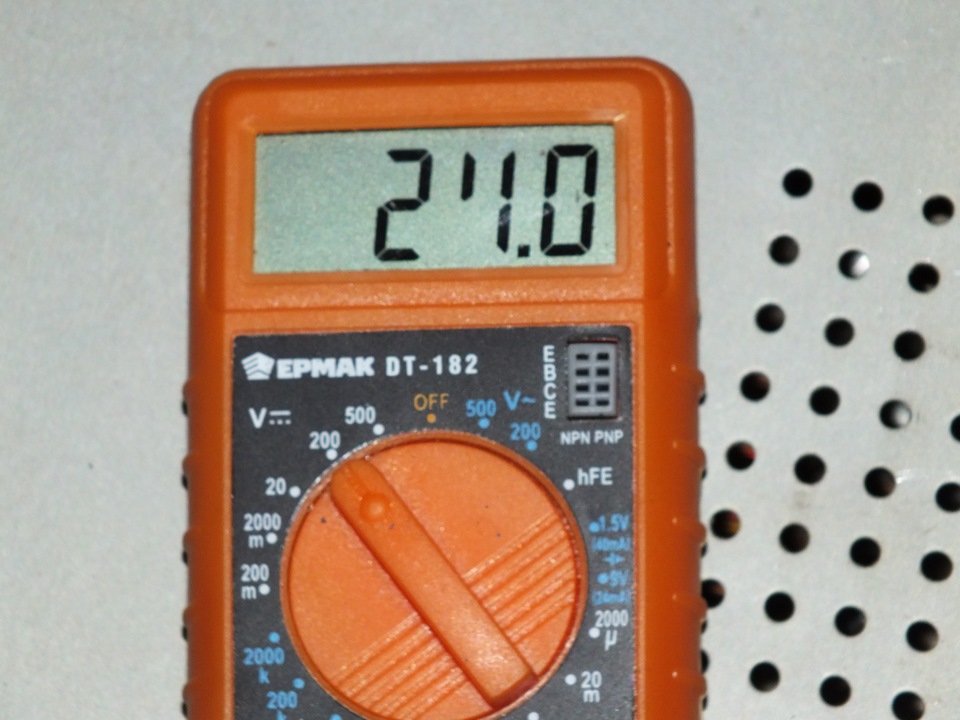

Искомые 24 Вольта

Для крепления и изоляции корпусов блоков друг от друга, изготовили "обойму" из фанеры и уголка.

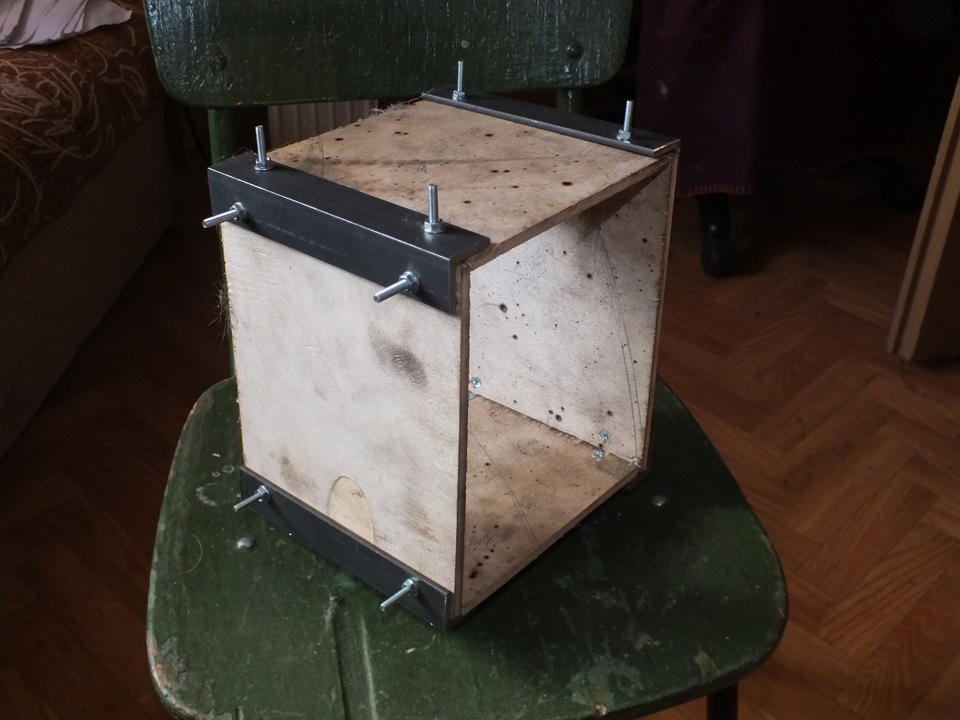

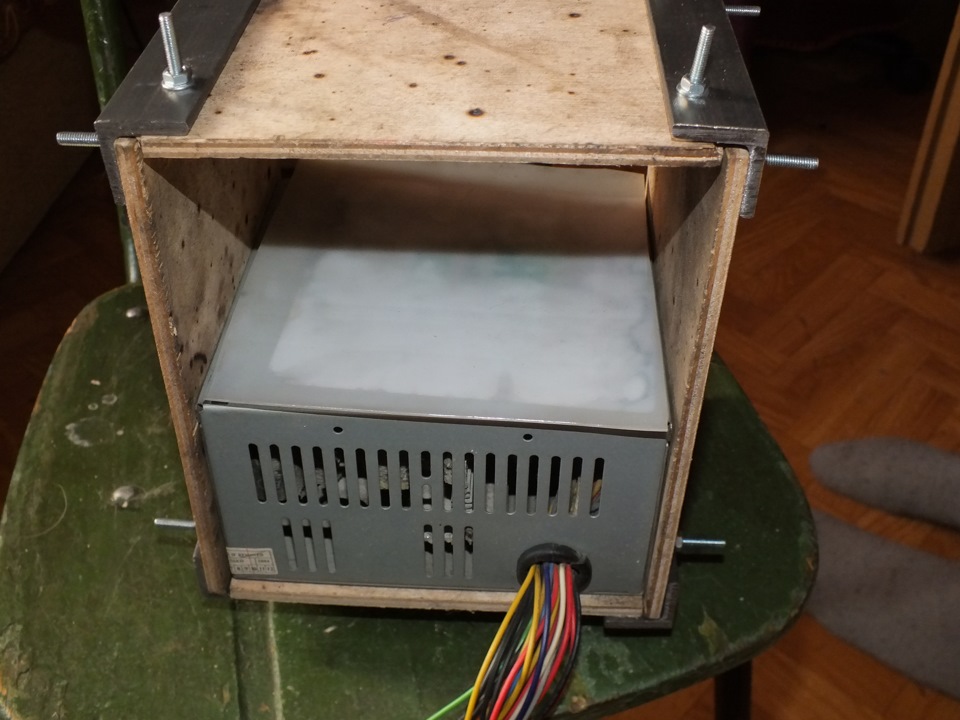

Обойма для блоков


В качестве изолятора между корпусами вырезаем пластину из канистры от ТОСОЛА.

Пластина — изолятор.

Устанавливаем блоки в обойму. Соединяем цепи 220 Вольт. Припаиваем разъем для подключения к печке и ВСЁ!

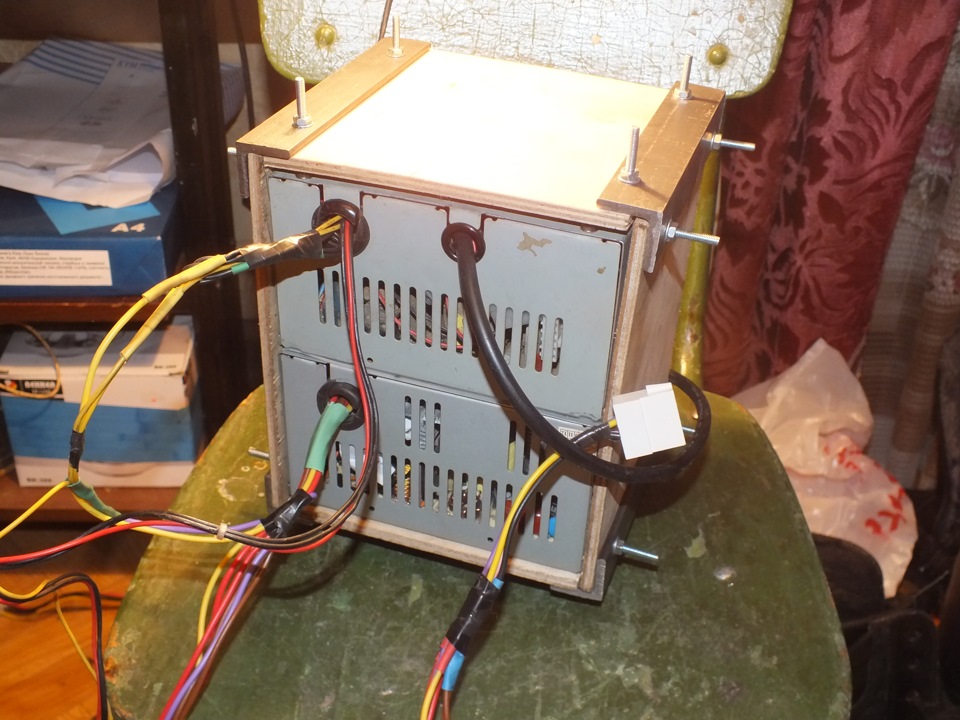

Один бок

Другой бок.


Всем удачи! Кому интересно — задавайте вопросы.

Соединяем цепи 220 Вольт

PS Дололнение www.drive2.ru/b/2575537/


Источник: https://www.drive2.ru/b/2574466/
